分辨率，功耗，屏蔽，響應頻率
文章出處：網絡人氣：發表時間：2019-04-08 10:00:25
傳感器的分辨率

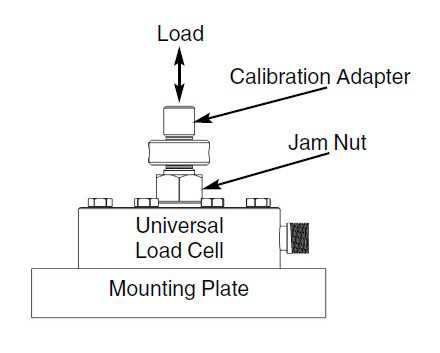

測力傳感器采用電阻金屬箔應變計結合到彈性撓曲元件上構成，是一種無源模擬裝置，由于輸出信號級別為uV級，因此最終受噪聲的干擾，其連續分辨率受限制；
實際上， 分辨率受所使用的電子儀器的類型和質量的限制，而不受傳感器本身的限制。 許多好的儀器可以將0.8至1.0微伏/計數作為最小信號電平。
舉例說明，假如有一只傳感器的靈敏度為3.0mV/V，激勵電壓給它供電10VDC 那么輸出的信號對應滿量程為 30mV
如果儀表的換算和顯示能力能達到1uV，那么，分辨率可以計算為：
Resolution=1uV/30mV=0.000033F.S.=0.0033%F.S.
直觀一點說，如果這只傳感器是100N的滿量程，那么連上這只儀表之后，它的分辨率是100N*0.000033=0.0033N
所以，簡單來說，傳感器本身沒有分辨率這一參數，它是連續的模擬量輸出，通過后端的顯示儀表，它才有了分辨率這一概念，傳感器的分辨率取決于儀表或者顯示設備的最小顯示精度；
比如說有幾位小數[和儀表的設置以及顯示位數功能有關]，分度是多少[儀表一般提供1，2，5，10的分度]，這些都決定了傳感器的分辨率。
當然，使用高精度的數據采集設備在電腦上看數據就可以獲得更高的分辨率。
傳感器功率消耗
傳感器的功率消耗，來自于供電之后傳感器電路和結構的熱消耗，傳感器的彈性體上貼片，由一層非常薄的絕緣環氧樹脂隔離彈性體與應變計，一般彈性體的溫度比橋路的溫度稍微低一點，一只350Ω橋路電阻的傳感器，在激勵電壓為10VDC的情況下，功率消耗超過71mW，由于功率與電壓的平放成正比，所以激勵電壓越高，傳感器的功率消耗越大，一般在20VDC的激勵作用下，消耗的功率會達到1/4 W ，通常，會消耗18mW@5VDC
屏蔽線接線方式
屏蔽線是一個很重要的硬件，良好的接地能夠有效的屏蔽電磁信號對電纜信號傳輸的干擾，一般來說，傳感器的信號電纜屏蔽層在傳感器端是懸空處理的，從而防止形成連續的接地回路；
傳感器一般通過與安裝結構接觸對外殼接地，有效的保證了外殼的靜電防護能力，另一端，屏蔽線一般與供電端的設備外殼接地，這樣能很好的保證信號傳輸過程中不受其它電磁信號干擾。
工作頻率
傳感器的工作頻率一般是指它的響應頻率，為其自然頻率的1/10左右。由傳感器的結構體決定，應變計的工作頻率可以很高，能達到數百kHz,但是由于結構體的物理特性決定了它的工作頻率，不同的結構還具有不同的自然頻率，電阻應變式傳感器的響應頻率一般在300Hz到900Hz不等；
