比較優秀的串?dāng)_指標在1%FS左右，2~5%FS比較常見。串?dāng)_指標用來衡量多維力傳感器各測量方向間的耦合影響，可以反映測量誤差水平，是體現產品性能的關鍵指標之一。那么串?dāng)_究竟是什么呢？請看這張表格：

1015圖1

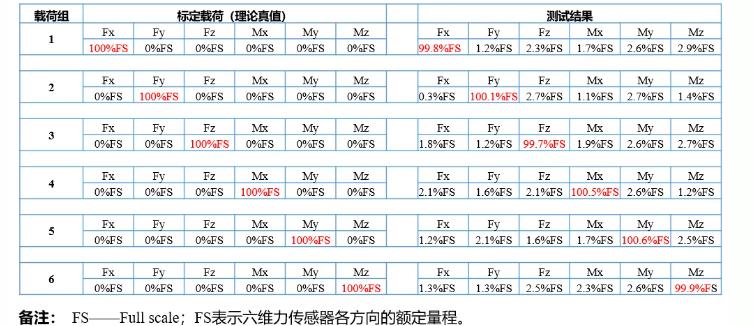

以六維力傳感器為例。分別對六維力傳感器的六個測量方向精確加載至各自的額定載荷，記錄六個方向的測量結果，就做成了這個表格。載荷組1中，僅僅對Fx方向加載到額定載荷，并且假設加載方向和載荷值是非常準確的，所以Fx是100%FS，其它方向是0%FS。表格右側Fy、Fz、Mx、My、Mz的測量結果就是在Fx作用下的串?dāng)_。因?yàn)榇藭r(shí)Fy、Fz、Mx、My、Mz的理論真值都是0。Fy、Fz、Mx、My、Mz測量結果就體現了Fx對其它五個測量方向的耦合干擾情況。同理，載荷組2~6中的測量結果，分別體現了在單獨加載Fy、Fz、Mx、My、Mz時，各自對其它測量方向造成的耦合干擾情況。多維力傳感器的廠商往往選擇表格中的最大串?dāng)_值作為其datasheet中的串?dāng)_指標。比如，這張表格中的2.9%是串?dāng)_結果的最大值，就可以在產品手冊里寫“串?dāng)_≤3%”。大家有沒有發現一個問題，對于六維力傳感器，如果對其Fx方向不加載，對其它五個加載到100%FS，那此時Fx的輸出結果會是其它五個方向串?dāng)_結果的疊加嗎？也就是表格右側測試結果第一列2~6行結果的疊加嗎？

我們的經驗是，此時Fx的輸出結果，大概率不是其它五個方向?qū)x串?dāng)_結果的疊加。但此時Fx的輸出結果往往要大于產品datasheet中的串?dāng)_指標。

1015主圖2

多維力傳感器精度衡量的是測量結果之間的重復性。其檢定方法是，在相同環境條件下，在額定載荷范圍內，進行多次重復聯合加載相同一組載荷后，計算得到的傳感器測量值的標準差，并除以量程。

多維力傳感器準度衡量的是測量結果與理論真值的偏離程度。其獲得的方法是，對傳感器進行多組多維聯合加載，計算得到的傳感器測量值與所加載荷理論真值之間的標準偏差，并除以量程。

精度和準度的檢定過程中，都需要對多維力傳感器以其最高測量維度進行聯合加載。例如，對于六維力傳感器，每組檢驗載荷都必須是Fx、Fy、Fz、Mx、My及Mz的隨機組合。這樣獲得的精度和準度，可以很清晰的評價傳感器各測量方向在量程范圍內的測量誤差水品，比串?dāng)_指標更為實用。舉個例子，如果說六維力傳感器產品的準度優于0.5%FS，對于Fx的測量結果，在測量過程中不論Fy、Fz、Mx、My及Mz以什么樣比例和絕對值對Fx進行干擾，F(xiàn)x的測量結果與理論真值的偏差在0.5%FS以內。對于其它五分方向來說也是如此。準度其實涵蓋了滯后、線性、蠕變等誤差因素，更能體現產品的綜合性能，是多維力傳感器最為核心的技術指標之一。
