簡介:

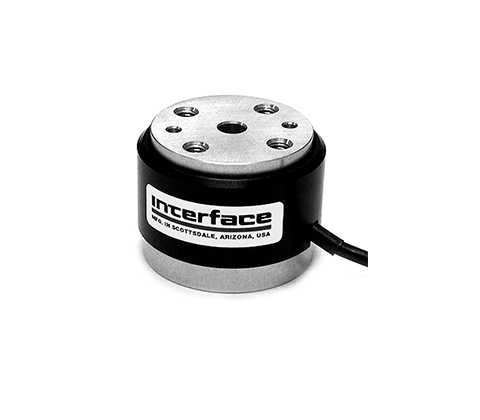

        FCR系列靜態扭矩傳感器是一款通用型、高精度的扭矩傳感器，扁平式法蘭式設計。

        性能穩定可靠、量程范圍廣、安裝使用方便。適用于機器人關節靜態扭矩測量。

        可選量程：5Nm、10Nm、20Nm、50Nm、100Nm、150Nm、200Nm、300Nm;

        更多量程或定制請咨詢我司銷售或技術人員。

        FCR廣泛應用于汽車測試、生物醫療、機器人制造、3C制造，機械設備自動化等領域。

        例如：設備機器人手臂關節轉扭測量。

性能特點：

               1.不銹鋼材質。

               2.測量精度高，穩定性好。

               3.扁平式法蘭設計，適用于小空間安裝

技術參數：

               1.額定載荷 5-300 Nm

               2.靈敏度  1.0~2.0 mV/V

               3.非線性  ＜1.5%F.S.（小于滿量程的1.5%）

               4.滯后性  ＜1.5%F.S.（小于滿量程的1.5%）

               5.重復性  ＜1.0%F.S.（小于滿量程的1.0%）

               6.蠕變（30min）＜1.0%F.S.（小于滿量程的1.0%）

               7.零點平衡  ±2.0%F.S.

               8.零點溫度影響  ＜0.05 %F.S./10℃

               9.補償溫度范圍   -10-45℃

               10.使用溫度范圍  -20-75℃

               11.輸入輸出阻抗  350±5 Ω

               12.最大激勵電壓  15（推薦10VDC） VDC

               13.安全過載   150 %F.S.（例：量程100Nm , 150NM內不會損壞）

               14.極限過載   300 %F.S.

               15.彈性體材質  不銹鋼

               16.接線方式    Exc+ 紅線； Exc- 黑線；Sig+ 綠線；Sig- ：白線
