計步器中的加速度傳感器

文章出處：創始人人氣：發表時間：2021-11-29 16:53:40

隨著人們對健康的重視，很多朋友越來越注重鍛煉身體，跑步成為一種方便而又有效的鍛煉方式。但是如何知道自己跑了多少步，多遠的路程？計步器可以幫助人們實時掌握鍛煉情況。它的主要功能是檢測步數，通過步數和步幅可計算行走的路程。步幅信息可通過行走固定的距離來計算或是直接輸入，高級的計步器還可以計算人體消耗的熱量。

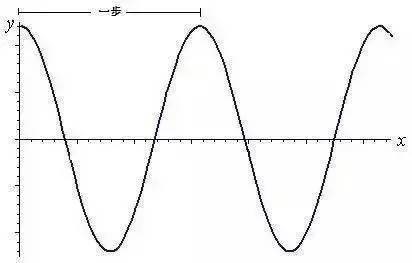

路，是一步步走出來的。即使看似勻速的閑庭信步，對我們攜帶的設備來說（如手機、運動手環），每一步都經歷了過山車般的“加速度”變化。抬腿邁出一步的時候，加速度是最大的。我們把它放到一個坐標軸上，加速度的變化看起來就像一個cos波形。而要檢測到這個加速就離不開加速度傳感器。

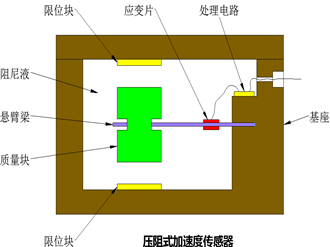

加速度傳感器特點不同于其他的傳感器，它可以較為準確感受到加速度的變化情況，并且能夠將其轉換為可用的輸出信號。加速度傳感器通常是由彈性元件、阻尼器、質量塊、應變片和處理電路等部分組成，同時，傳感器在其加速的過程中，能夠通過對質量塊所受的慣性力進行測量，同時利用牛頓第二定律獲得加速度的數值。根據F=ma,質量塊m在加速度a中產生一個力F,會在阻尼液中發生運動，帶動懸臂梁梁上的應變片發生彈性形變，電阻應變計將與物體重量成正比的應變量轉化為電阻變化。再通過處理電路將電阻變化轉化為電壓輸出。
