e-bike與中軸扭矩傳感器
文章出處：naichuang人氣：發表時間：2020-03-25 10:50:51
NCTE Torque sensor for e-bikes (“Pedelecs”)

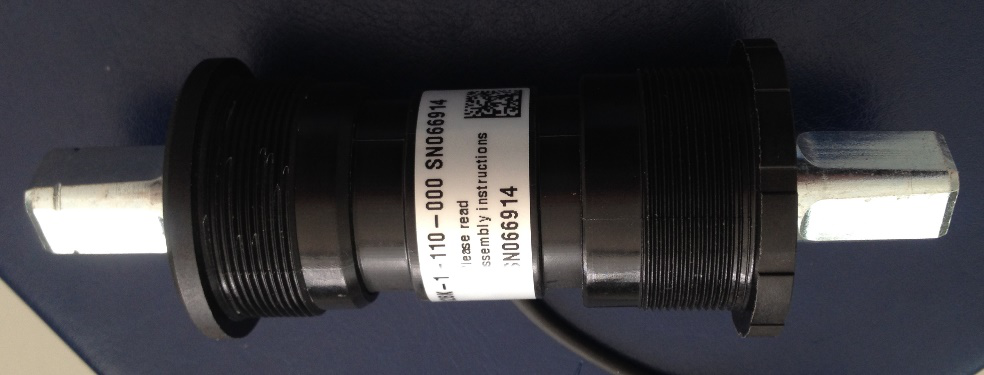

NCTE中軸扭矩傳感器
中軸扭矩傳感器主要用于自行車底部中軸的扭矩和角度測量；應用于 e-bike自行車扭矩控制檢測單元，由該傳感器來監測騎行過程中踩踏動作對底部中軸施加的扭矩，以及中軸的轉速，此信號反饋給動力控制系統，由后端控制器進行信號處理，從而根據相應運動模式算法進行助力輸出；

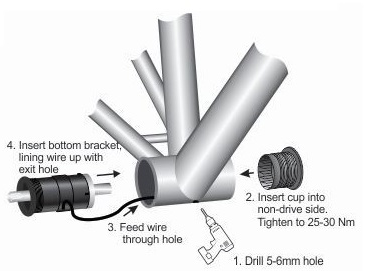

NCTE中軸扭矩傳感器
中置電機集成中軸扭矩傳感器一體檢測
技術參數：
量程：200Nm
靈敏度：10mV/Nm
輸出：0.5~4.5V@0~200Nm , 2.5V@0Nm
角度傳感器：脈沖信號，脈沖數32PPR
NCTE中軸扭矩傳感器類型：
S-BB-R Sensoric bottom bracket with rotation angle
只測量角度；
S-BB-RT Sensoric bottom bracket with torque and rotation angle
測量單邊扭矩和角度
S-BB-RTT Sensoric bottom bracket with double-sided torque and rotation angle
測量雙邊扭矩和角度
電氣參數：
| 接線顏色 | 定義 | 參數 | 備注說明 |
| 白色 | 電源 | 7....16Vdc | |
| 黑色 | GND | 0V | 公共端 |
| 藍色 | 余弦輸出 | 零點2.5V/峰值4.5V | 16PPR |
| 棕色 | 正弦輸出 | 零點2.5V/峰值4.5V | 16PPR |
| 灰色 | 扭矩輸出 | 零點2.5V=0Nm | 10mV/Nm |
測量原理：單邊測量-雙邊測量
