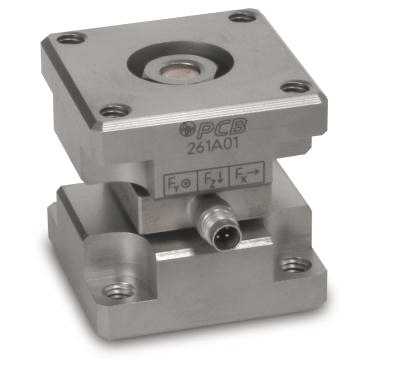

PCB壓電式三軸力傳感器261A01
靈敏度： (±20%) 2.5 mV/lbf （Z軸） 0.56 mV/N
(±20%) 10 mV/lbf （XY軸）2.25 mV/N
(±20%) 10 mV/lbf （XY軸）2.25 mV/N
量程：Fz：1000lbf / Fxy： 500lbf Fz：4.45kN / Fxy：2.22kN
最大過載能力
Z向：1320 lb 5.87 kN XY向：660 lb 2.94 kN
Z向：1320 lb 5.87 kN XY向：660 lb 2.94 kN
最大彎矩承受能力：
Z向：14 ft-lb 18.98 Nm XY向：13 ft-lb 17.63 Nm
Z向：14 ft-lb 18.98 Nm XY向：13 ft-lb 17.63 Nm
帶寬分辨率：
Z向0.006 lb-rms 0.027 N-rms XY向 0.002 lb-rms 0.0089 N-rms
Z向0.006 lb-rms 0.027 N-rms XY向 0.002 lb-rms 0.0089 N-rms
頻率范圍：
Fz方向：0.01Hz~10kHz
Fxy方向：0.001 Hz~10kHz
Fz方向：0.01Hz~10kHz
Fxy方向：0.001 Hz~10kHz
非線性： ≤1 % FS ≤1 % FS
串?dāng)_度 （X軸對Y軸/ Y軸對X軸） ±3 % F.S.
串?dāng)_度 （X軸或Y軸對Z軸 ） ±5 % F.S.
使用溫度范圍： -65 to +250 °F -54 to +121 °C
使用溫度范圍： -65 to +250 °F -54 to +121 °C
滿量程輸出： (Z 軸向) ±2.5 VDC ±2.5 VDC
滿量程輸出： (X ， Y 軸向) ±5 VDC ±5 VDC
放電時間常數： (z axis) ≥50 sec
放電時間常數： (x or y axis) ≥500 sec
激勵電壓 ：(所有軸向) 20 to 30 VDC
激勵電流： (所有軸向) 2 to 20 mA
輸出電阻： ≤100 Ohm ≤100 Ohm
輸出偏置電壓： 8 to 14 VDC
輸出極性： 正極
物理特性：
剛度 (z axis) 10 lb/µin 1.75 kN/µm [2]
剛度 (x or y axis) 4 lb/µin 0.7 kN/µm [2]
自重： 13.60 oz 386 gm
材料：不銹鋼
密封性：全密封
電氣連接： 4-Pin
出線位置：側向
