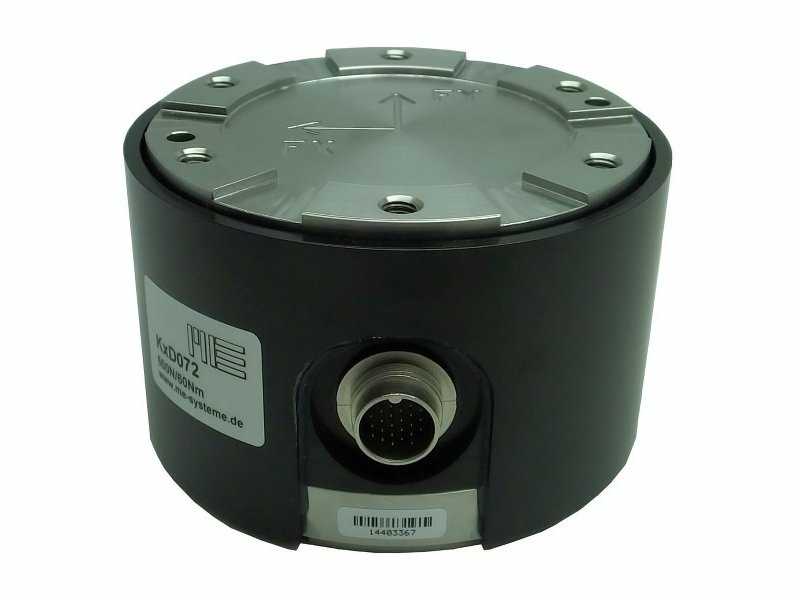

六維力傳感器NC-6DT130（K6D130）

項目	FX/kN	FY/kN	FZ/kN	MX/Nm	MY/Nm	MZ/Nm
6DT130 5kN/500Nm	5	5	5	500	500	500
6DT130 15kN/1.2kNm	15	15	15	1200	1200	1200

NC-6DT130量程：

六維力傳感器NC-6DT130用于測量三個軸向的力Fx，F(xiàn)y，F(xiàn)z和三個軸向的力矩Mx，My，Mz。
外形特點：
緊湊設計Φ130*80 mm，第二代新的六維力傳感器使用連桿式力傳導結構，受力通過螺釘傳遞，直接在結構體上加工的螺紋孔能最有效的傳遞應變過程，自身體積較小同時又能承受較大的扭矩，非常適用于機器人技術。
防護等級IP67；
力傳遞施加在1mm的凸起段上，段內的螺孔為傳感器的力傳導部分
螺紋部分環形前表面可以獲得最佳的力傳遞，將重復性誤差降低了0.1%；
該多功能力傳感器非常適合用于機器人，例如，
NC-6DT130應用在如下領域：
n 風洞模型集成；
n 醫療技術的手柄，醫療/假肢/矯形技術和工具的集成；
n 生物力學測量，運動醫學/步態分析，人機工程測量；
n 在細觀裝配和處理過程的控制，機械維護及錯誤檢測中力或轉矩控制操作；
n 碰撞檢測；

    NC-6DT130 5kN/500Nm是鋁合金材料，15kN/1200Nm采用高強度不銹鋼材料。傳感器可通過多通道帶USB接口的放大器(GSV-1A8USB)和多通道數據采集軟件GSVmulti連接到電腦，查看實時數據和曲線。

技術參數                 表1-1

傳感器材料		鋁合金/不銹鋼
外形尺寸	mm*mm	Φ130*80
安裝螺孔		6*M12
機械參數
量程	kN/Nm	5/500，15/1200
過載保護	%FS	300
加載方向	±	T&C
彎矩限制	%FS	300
電氣參數
額定輸出靈敏度	mV/V@FS	0.8
零點允許誤差	mV/V	<2
最大激勵電壓	V	5
輸入電阻	Ω	350±10
輸出電阻	Ω	350±10
絕緣電阻	Ω	>2000M
輸出電纜	m	5（24芯）
精度參數
精度等級	%FS	0.5
非線性度	%FS	<0.1
滯后性	%FS	<0.1
重復性	%FS	<0.5
零點的溫度漂移	%FS/K	<0.1
溫度漂移特征值	%RD/K	<0.05
蠕變	%FS	<0.1
溫度參數
額定溫度范圍	℃	-10~+70
工作溫度范圍	℃	-10~+85
防護等級		IP67



注意：輸出靈敏度視實際產品出廠標定證書上的值為準；過載保護300%,就是在加載不超過量程的3倍時，傳感器本身是安全的，不會出現問題。但是，超出3倍的加載是沒有經過標定的，輸出是不準確的；

關鍵詞：多維力傳感器，多分力傳感器，多分量傳感器，六分量傳感器，
六分力測試臺，六分力天平，六維力測試平臺，進口六維力傳感器，進口六分力傳感器

附件：
六維矩陣標定：默認包含
8通道放大器USB/模擬量輸出：選購
M16-24Pin連接器：選購
